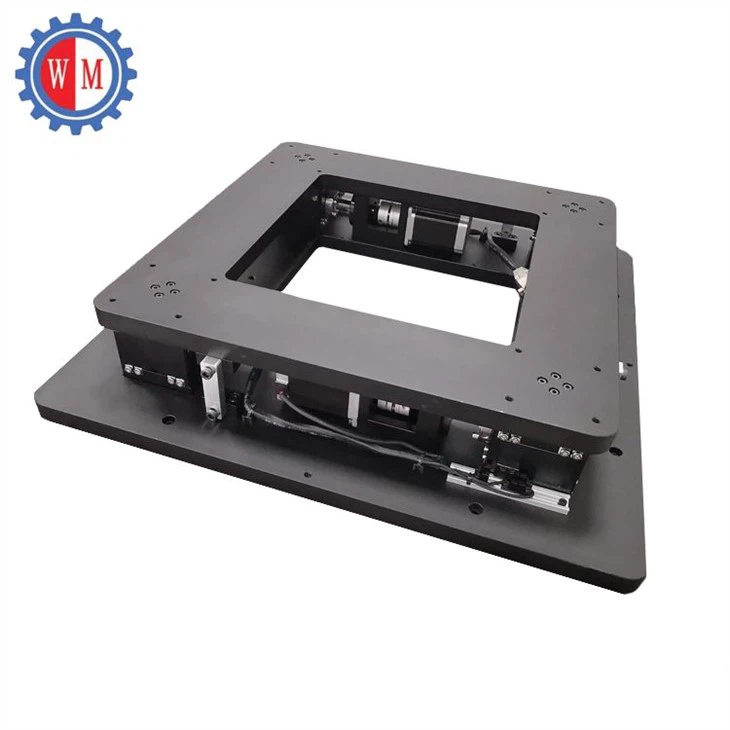

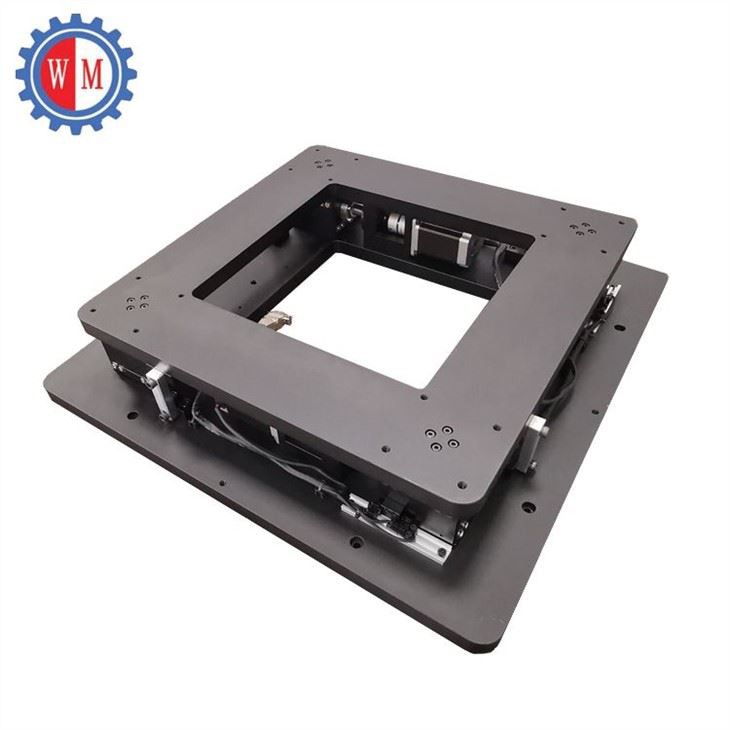

Lo stadio di allineamento UVW motorizzato è anche chiamato stadio di allineamento XXY o tavola di allineamento XYY. Lo stadio di allineamento UVW è un dispositivo che può ottenere movimenti lineari XY e movimenti di rotazione dell'asse θ con un intervallo molto piccolo lungo il centro della piastra XY.
WANMING produce una serie di Align Stage UVW ad alta precisione, dotati di tre motori o quattro motori e controllo ad anello aperto o ad anello chiuso entrambi disponibili. Non esitare a contattarci per personalizzare tutti i tipi di Stage UVW.
Alla ricerca di UVW Align Stage Gli stadi della serie StageWMU sono completamente equipaggiati con tutti i tipi di motori di marca.
Necessità di una fase UVW personalizzata Il nostro team di personalizzazione del prodotto è in grado di completare le modifiche della fase di allineamento entro 10 giorni lavorativi.
Specifiche per la fase di allineamento visivo

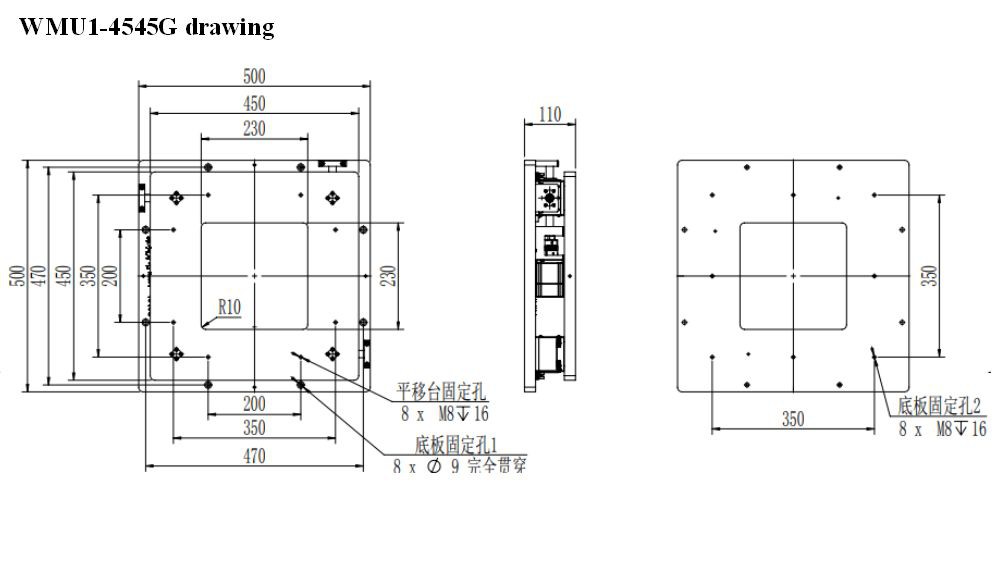

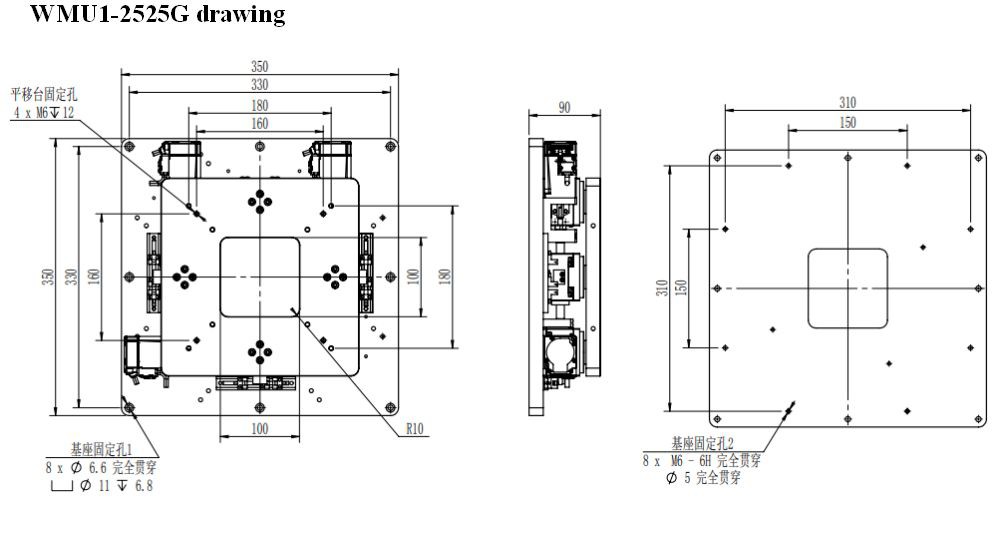

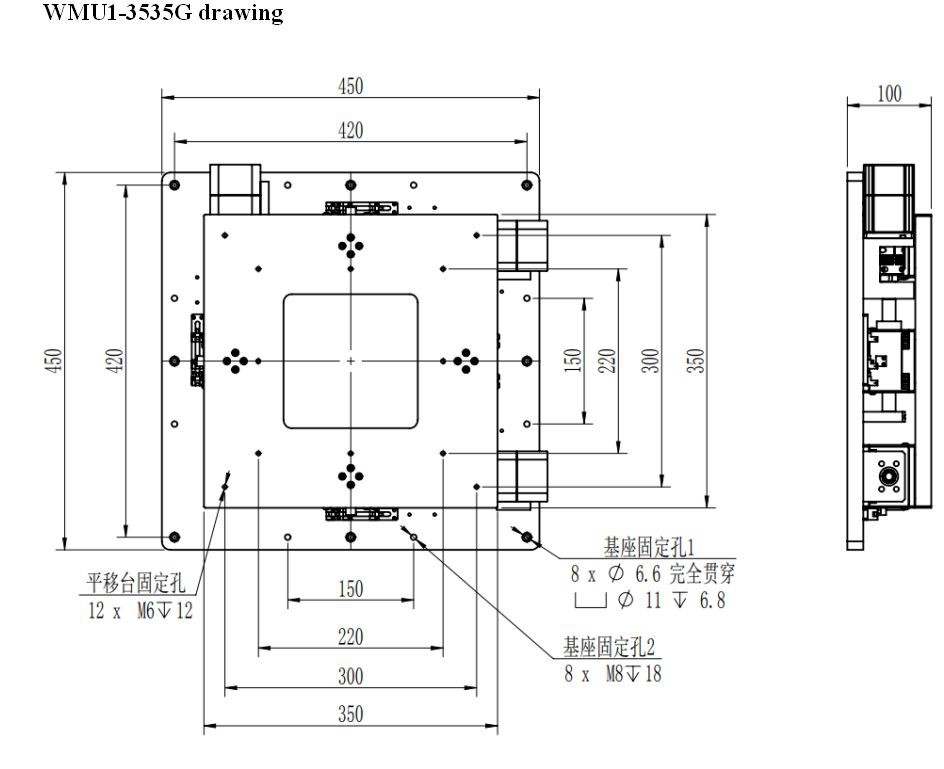

Modello | WMU1-2525G | WMU1-3535G | WMU1-4545G | |||
Parametro di struttura | Viaggiare | X/Y1/Y2: ± 12 mm | X/Y1/Y2: ± 20 mm | X/Y1/Y2: ± 20 mm | ||
Dimensione | Superiore: 250*250 mm | Superiore: 350*350 mm | Superiore: 450*450 mm | |||
Rotaia | Binario a rulli incrociati | |||||
Piombo a vite | 2 mm | |||||
Motore di azionamento | Servomotori Panasonic | |||||
Carico | 30 kg | 60 kg | 100 kg | |||
Materiali abitativi | Lega di alluminio (nero anodizzato) | |||||
Parametro di precisione | Precisione ripetuta | ±2um（alta precisione） /±5um（media precisione） | ||||
Precisione di posizionamento | ±4um（Alta Precisione） /±10um（Media Precisione） | |||||
Risoluzione（Nessuna suddivisione） | 5um | |||||
Rettilineità | 15um | |||||
Parallelismo | 30um | |||||
Specifiche elettriche | Interruttore zero/limite | Tipo | Sensore Hall di tipo NPN interno. | |||
Voltaggio | CC5-24V | |||||
Connettore motore | Pin DB9 (maschio) | |||||
Motore standard |
| |||||
Caratteristiche
● Lavorare con maggiore efficienza ed elevata stabilità
● Precisione di posizionamento ad alta precisione (disponibile a circuito chiuso completo)
● Facile sostituzione con meccanismo a ricircolo di sfere.
● Supporto da personalizzare.
● 1 pz interruttore zero e 2 pz finecorsa per asse.
● Muoversi in direzioni XY e ruotare attorno al centro del piano XY.
● Il costo di manutenzione è inferiore.
Il nostro certificato di brevetto per modello di utilità come di seguito allegato
I nostri diritti d'autore sul software per computer come di seguito
FAQ
Q1: sei una società commerciale o un produttore?
A: Siamo produttori di fabbrica.
Q2: qual è il MOQ?
A: MOQ: 1 PZ
Q3: quanto tempo è il tuo tempo di consegna?
A: Per la fase di allineamento UVW motorizzata del modello standard, abbiamo in magazzino. Ha bisogno di 3 giorni per la consegna dopo aver ricevuto il pagamento.
Per dimensioni personalizzate non standard, sono necessari 10-15 giorni lavorativi dopo aver ricevuto il pagamento.
Q4: fornite campioni? è gratuito o extra?
A: Sì, potremmo offrire il campione da testare, ma è necessario pagare il trasporto e il costo del campione.
Q5: Quali requisiti tecnici dovremmo offrire per il sistema di allineamento visivo?
A: Per le dimensioni personalizzate, è necessario confermare i parametri sottostanti con il nostro personale.
1. Qual è il tuo carico massimo?
2. Qual è la precisione che hai chiesto?
3. Qual è la tua velocità massima?
4. Come lo installi? Orizzontale, verticale, di sollevamento, ecc
5.Qual è la dimensione del tuo carico?
6. Altri fattori che ritieni importanti.
Q6: Perché scegliere WANMING in Cina?
1. Squadra eccellente: ingegnere strutturale professionista per il disegno e i campioni del cliente.
2. Eccellente controllo di qualità: dotato di controllo di qualità Stick seguito da ingegneri esperti.
3. Eccellente risparmio sui costi: disponibile un piccolo lotto di prova.
4. Il tempo di consegna è breve: abbiamo macchine a controllo numerico, macchine per la rasatura degli ingranaggi NC,
Fresa per ingranaggi NC, rettificatrici per ingranaggi CNC, quindi è possibile controllare la qualità e il tempo di produzione.
5. Il rapporto di prova di precisione è disponibile. Abbiamo un'interferenza laser API ad alta precisione importata dagli Stati Uniti.
