In qualità di fornitore di tavole con assi XY manuali, garantire che i nostri prodotti soddisfino standard di prestazioni elevate è della massima importanza. In questo blog condividerò alcuni metodi chiave su come verificare le prestazioni delle fasi manuali dell'asse XY.
1. Ispezione della struttura meccanica
La struttura meccanica è il fondamento delle fasi manuali dell'asse XY. Innanzitutto, dobbiamo verificare la qualità costruttiva complessiva. Cerca eventuali segni visibili di danni, come crepe o ammaccature sul corpo del palco. Un palco ben costruito dovrebbe essere realizzato con materiali di alta qualità, solitamente con una struttura rigida e stabile. Ad esempio, la lega di alluminio è un materiale comune grazie al suo buon rapporto resistenza/peso.
Ispezionare le guide lineari. Le guide lineari sono fondamentali per il movimento fluido del tavolino nelle direzioni X e Y. Dovrebbero essere puliti, privi di detriti e avere una lubrificazione adeguata. Qualsiasi movimento brusco o a scatti lungo le guide indica un problema. Puoi spostare lentamente il palco manualmente e sentire eventuali irregolarità. Se sono presenti punti inceppati o gioco eccessivo, potrebbe essere un segno di guide usurate o di allineamento non corretto.
Anche i fori di montaggio sul palco devono essere controllati. Dovrebbero essere forati accuratamente e avere la dimensione della filettatura corretta. Ciò garantisce che il palco possa essere montato facilmente e in modo sicuro su altre apparecchiature. Fori di montaggio di dimensioni errate o disallineati possono causare difficoltà di installazione e influire sulle prestazioni complessive del palco.
2. Test di precisione del posizionamento
La precisione di posizionamento è uno degli indicatori di prestazione più importanti delle fasi manuali dell'asse XY. Per misurare la precisione del posizionamento è possibile utilizzare uno strumento di misura ad alta precisione, come un micrometro o un interferometro laser.
Inizia impostando un punto di riferimento sul palco. Quindi, spostare il tavolino in una posizione specifica nelle direzioni X e Y utilizzando le manopole di regolazione manuale. Misurare la posizione effettiva del palco utilizzando lo strumento di misura. Confronta la posizione effettiva con la posizione prevista. La differenza tra i due è l'errore di posizionamento.
Ripeti questo processo in più punti nell'area di lavoro del palco. Calcolare gli errori di posizionamento massimi e medi. Per le fasi manuali con asse XY di alta qualità, la precisione di posizionamento deve rientrare in una tolleranza molto piccola, solitamente nell'ordine dei micrometri. Se l'errore di posizionamento è troppo grande, potrebbe influire sulle prestazioni delle applicazioni che richiedono un posizionamento preciso, come la microscopia, l'allineamento ottico o la lavorazione meccanica di precisione.
3. Test di ripetibilità
La ripetibilità si riferisce alla capacità del palco di tornare ripetutamente nella stessa posizione. È una misura della consistenza del movimento scenico. Per testare la ripetibilità, ancora una volta, impostare una posizione di riferimento sul palco. Allontanare la fase dalla posizione di riferimento e poi riportarla più volte (ad esempio, 10 - 20 volte).
Misurare la posizione del tavolino ogni volta che ritorna alla posizione di riferimento. Calcolare la deviazione standard di queste posizioni misurate. Una deviazione standard inferiore indica una migliore ripetibilità. Buone fasi manuali dell'asse XY dovrebbero avere un'elevata ripetibilità, garantendo che la stessa posizione possa essere riprodotta accuratamente in più operazioni.
4. Valutazione della capacità portante del carico
La capacità di carico delle fasi manuali con asse XY è un altro fattore importante da considerare. È necessario determinare il carico massimo che il palco può supportare senza influire in modo significativo sulle sue prestazioni.
Seleziona una serie di pesi noti. Aumenta gradualmente il carico sul palco osservandone il movimento. Controllare eventuali segni di deformazione, gioco eccessivo o ridotta precisione di posizionamento. Il palco dovrebbe essere in grado di mantenere il suo normale funzionamento entro la sua capacità di carico nominale.
Se il palco è destinato ad applicazioni con carichi pesanti, potrebbe essere necessario un rinforzo aggiuntivo. Ad esempio, alcuni palchi possono avere telai più spessi o guide lineari più robuste per gestire carichi più elevati.
5. Fluidità dei movimenti
La fluidità del movimento in entrambe le direzioni X e Y è essenziale per il corretto funzionamento delle fasi manuali dell'asse XY. È possibile eseguire un semplice test ruotando manualmente le manopole di regolazione. Il movimento deve essere fluido e privo di sussulti o irregolarità.
Ascolta eventuali rumori insoliti durante il movimento. Suoni stridenti, schioccanti o tintinnanti possono indicare problemi con le guide lineari, i cuscinetti o altre parti mobili. Se ci sono rumori, è necessario ispezionare ulteriormente e diagnosticare l'origine del problema.
6. Misurazione del gioco
Il gioco è la quantità di gioco o movimento libero nel sistema meccanico quando la direzione del movimento viene invertita. Per misurare il gioco, spostare la tavola in una direzione (ad esempio, nell'asse X) finché non raggiunge una determinata posizione. Quindi, inverti lentamente la direzione del movimento e osserva la distanza percorsa dal palco prima di iniziare a muoversi nella nuova direzione.
Questa distanza è il contraccolpo. Un gioco eccessivo può portare a imprecisioni nel posizionamento, soprattutto in caso di frequenti cambi di direzione del movimento. Per applicazioni ad alta precisione, il gioco dovrebbe essere ridotto al minimo.

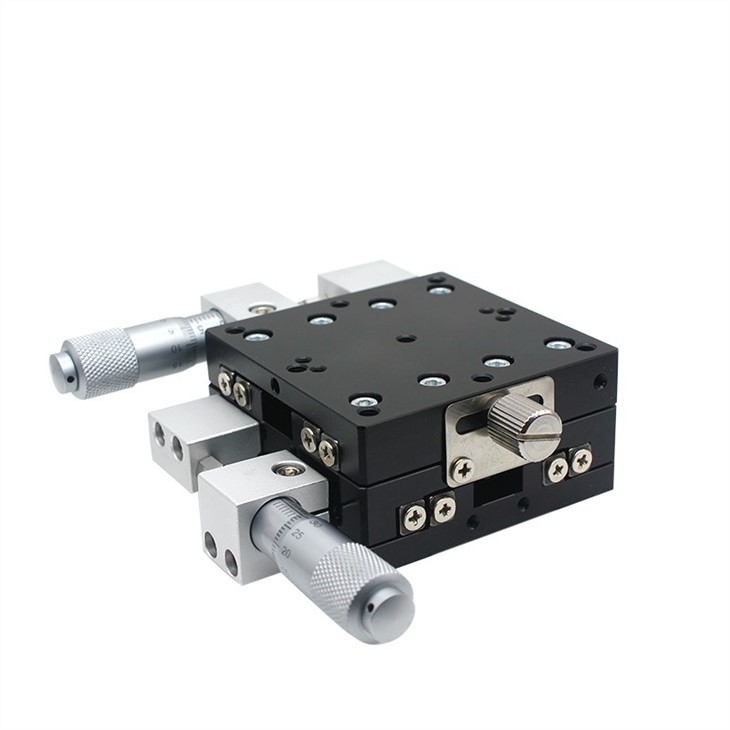

In qualità di fornitore di tavole con assi XY manuali, ci impegniamo a fornire prodotti con prestazioni eccellenti. NostroFase di posizionamento manuale dell'asse XY,Fase di traslazione lineare manuale XY, ESlitta di posizionamento lineare manualesono progettati e realizzati per soddisfare i più alti standard di qualità.
Se sei interessato alle nostre fasi manuali dell'asse XY o hai domande sulle loro prestazioni, non esitare a contattarci per ulteriori discussioni e potenziali appalti. Siamo sempre pronti a fornirvi le migliori soluzioni per le vostre specifiche esigenze.
Riferimenti
- "Controllo del movimento di precisione: tecnologia e applicazioni" di Peter R. Schofield.
- "Progettazione di ingegneria meccanica" di Joseph E. Shigley e Charles R. Mischke.
- Standard di settore e linee guida per i sistemi di movimento lineare.
